Aller, c'est parti, je me suis lancé moi aussi après plusieurs semaines (plusieurs mois même) de consultation acharnée du site.
Liste des courses :
- HAMI 8' (ebay)
- triplet, fresnels, verre trempé, miroir optique izzotek
- Kit HQI 400W izzotek
- Medium 10mm castorama
- Vieux boitier de CDROM plié au marteau pour la lightBox
- Récup de quincaillerie (Vis, clous, peinture noire, outils) suite aux travaux dans mon appart.
Je vais essayer de détailler dans ce post l'ensemble des étapes de fabircation...

Première étape : Démontage du HAMI
l'étape qui fait un peu peur... Après avoir recu par colis le Hami, j'ai pu tester la qualité de l'image et j'ai été bluffer... Je n'avais presque plus envie de la démonter et la garder come écran d'appoint... mais bon... il fallait bien se rendre à l'évidence, c'est plus sympa d'avoir une image de 1m60 qu'une image de 18cm...

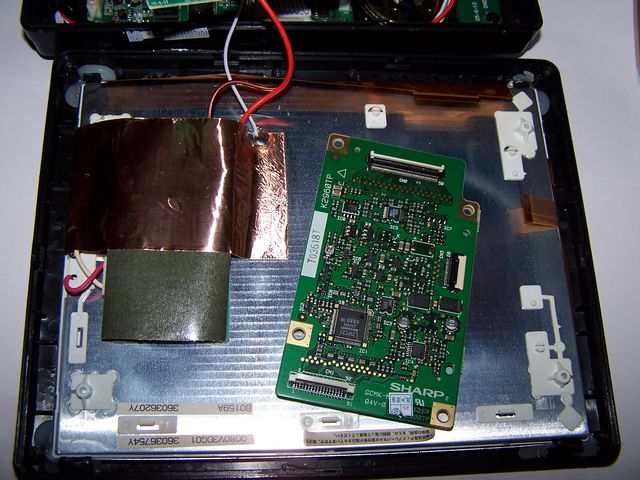

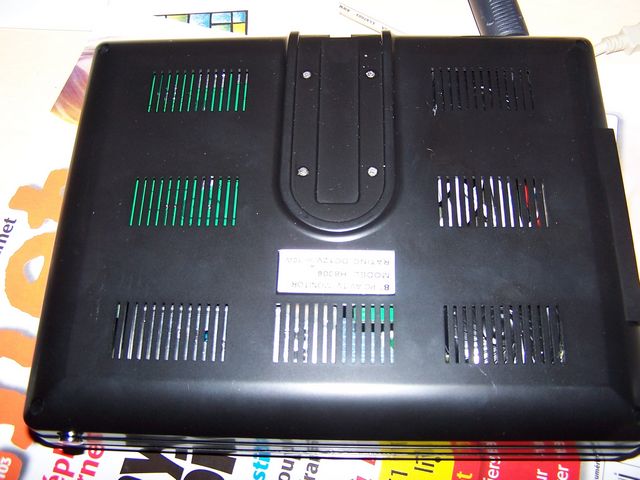

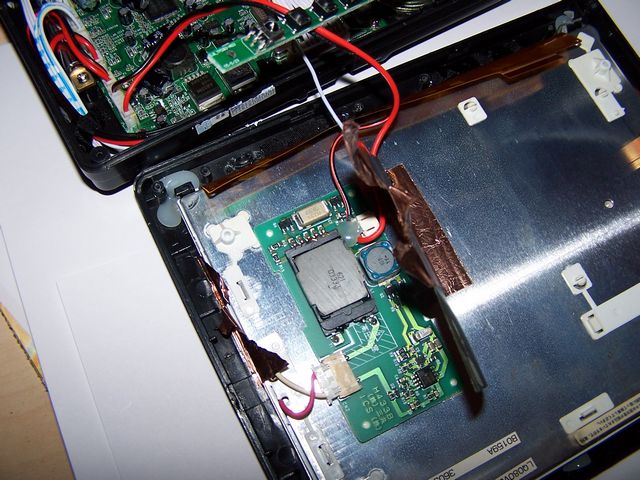

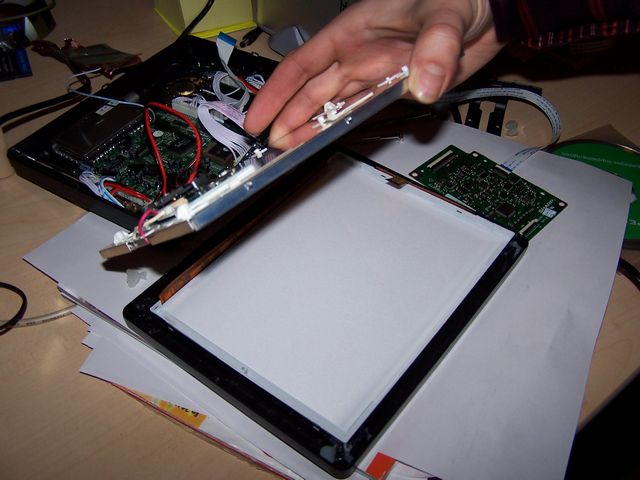

Donc voici quelques photos du démontage :





Et là, c'est le drame... Et oui, l'écran qui est pourtant bien estampillé "HAMI" n'a rien à voir avec les écrans que l'on peut voir dans les projet AllInBox... probablement à cause du fait qu'il viennent de ebay... du coup, je vois que je vais avoir beacoup de mal à le déporter... mais bon, je vais essayer de trouver une solution et la faire partager à ceux qui aurait le même type d'écran.

Bienvenue !

Pourquoi " MAJAX BOX " ?

EDIT: Hami différent effectivement mais tu n'auras pas de pb de déportage, rassure-toi.

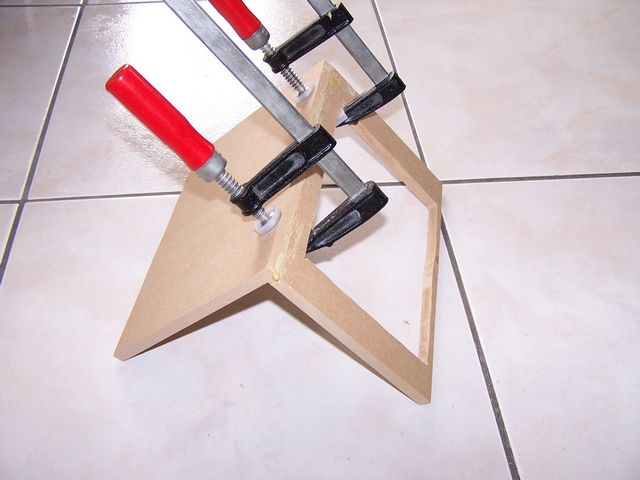

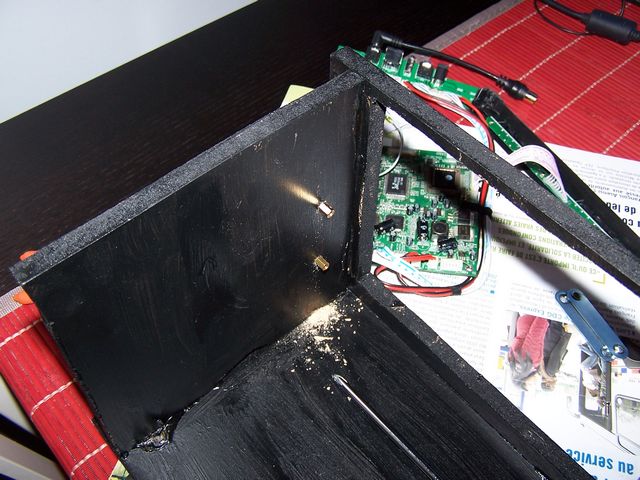

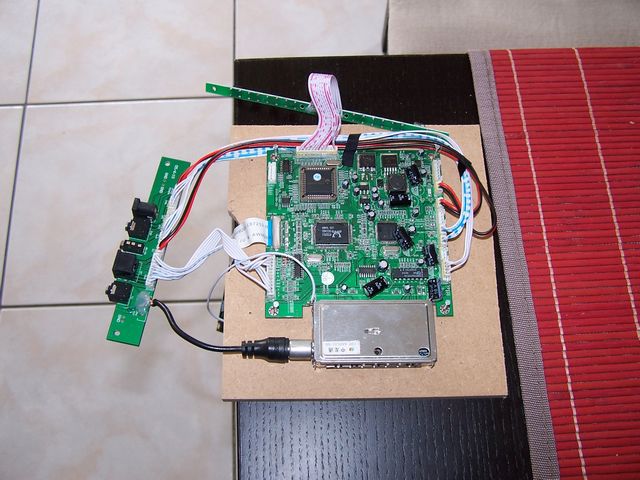

2eme étape : Création d'un support Electronique déportée + Ecran
Rien de très compliqué. Du médium 10, de la colle universelle, des clouset un peu de peinture noire...


Parce que la magie est un autre de mes passe temps après le bricolage

Un conseil :
L'electronique c'est fragile. Moins on le touche mieux il se porte.
Je dis ça car la tu fais de la peinture et je vois la carte controlleur de ton hami à coté.

Essaye de la ranger dans un endroit sec et protegé. Ex: son carton d'emballage avec son film protecteur dessus.


Sinon bonne chance pour ton projet.

Bon conseil... merci
C'est vrai que je suis un peu bourrin dans mon genre

Ya pas de quoi.
Sinon c'est moi ou la boite est super petite?
Tu as regardé avec calculimage?

Cordialement

oui oui ! j'ai regardé, je ne me suis pas planté... c'est juste que ce n'est pas ma boite mais juste un support pour mon écran et l'électronique déporté
oui, je sais, du coup, c'est le support qui est un peu gros... mais c'est ma première box donc soyez indulgent, je verrai plus tard pour les optimisations de place

========================================================================================
Hors sujet total:

Cool, un autre magicien.    ( je fais du close-up, scène, mentalisme etc ... depuis des années )

Désolé mais parmi tous les magiciens célèbres avec qui j'ai pû discuter ou voir en spectacle, Gérard MAJAX est de loin celui qui m'a le + déçu ...
Enfin, il en faut pour tous les goûts mais un magicien qui fait monter des personnes du public sur scène ( d'un certaine âge, comme par hasard ) pour les ridiculiser, c'est pas vraiment mon truc.
Puis bon, le pickpockétisme ce n'est pas de la magie, et ça il n'a pas l'air de le comprendre.

Je suis un passionné et collectionneur de la magie donc je suis très critique, et je le sais.


Désolé pour la pollution mais c'était mon petit coup de gueule.

Heureusement que d'autres pros sont mieux ( humainement et techniquement ) : Dani Lary, Jean Madd, Duvivier, Stone, AMMAN, Copperfield, Lance Burton, Alpha, Hans Klok etc ...

===============================================================================

Bonne continuation, ça m'a l'air bien parti !


EDIT: J'espère que MAJAX n'est pas une de tes " maîtres" ...

Oula loin de moi l'idée de te critiquer !
C'est pareil pour moi je suis en pleine réalisation de mon premièr Vp.

Et pour l'optimisation de place mieux vaut la faire après. Moi j'ai voulu la faire avant et la j'ai un peu de mal pour mettre mes composants.


Support terminé


Ouf après multiples manipulations, l'écran fonctionne encore une fois dans son support

Conseil d'Hami    : évite au maximum de manipuler la dalle, ses ribbons et les autres cartes de ton écran car le HAMI est très très fragile. ( cf le topic de ENY et des autres )


Voui ! Très juste.

Sinon pour ton écran il sera dans quel sens ?
Le sens normal est sur quel photo la 1 ou la 2 ?

Et ton Hami il t'a couté combien sur Ebay?

Pince Ribon

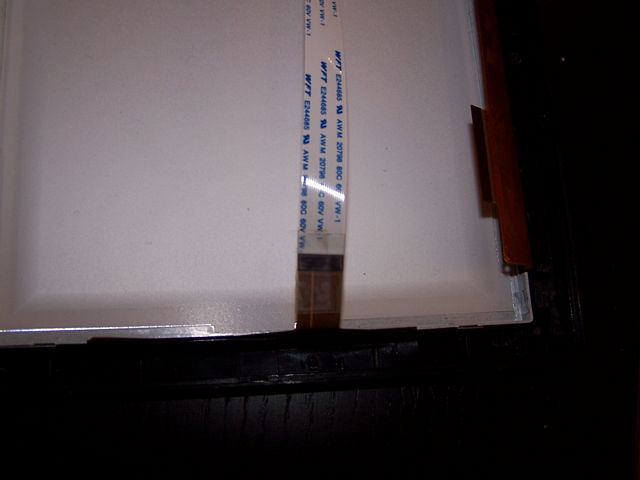

Comme l'écran n'était pas déportable "naturellement" il a fallut que je pince la nappe de l'écran avec une rallonge ribbon acheté sur izzotek.
Le pince ribbon s'est fait en 2 étapes :
1 - J'ai commencé par scotcher les deux ribbons entre eux..assez difficile car chaque broche doit être enface de son homologue... une fois scotché et testé (en branchant et en serrant le ribbon scotché entre les doigt pour voir l'image s'afficher) il reste à créer un pince.

2 - Création d'une pince avec 2 petite plaque de métal et 2 vis creuse permettant de fixer les cartes mères dans le tour de pc comme sur cette photo :

reste juste a placer le ribbon entre les 2 plaque de métal vissées à cet emplacement

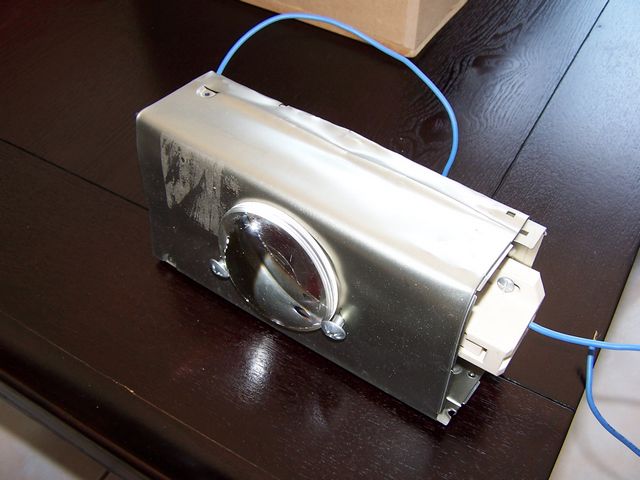

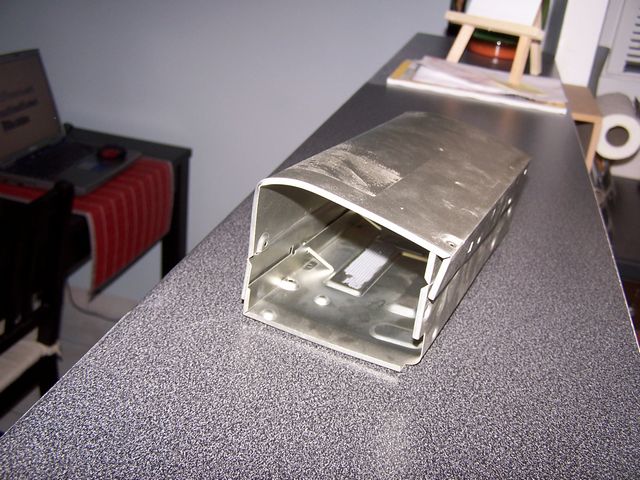

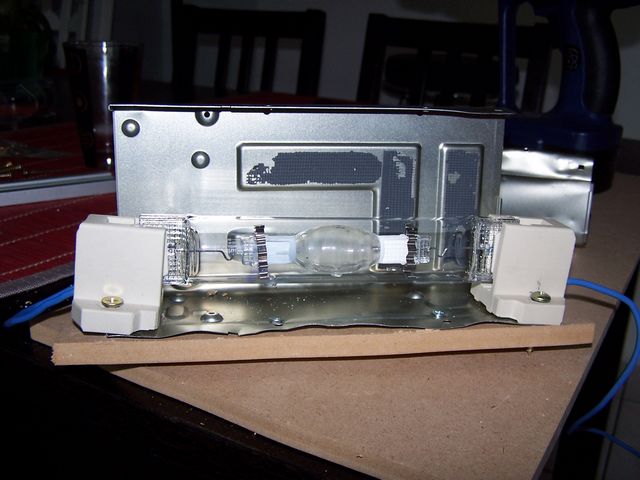

La light Box
La lightBox a été faite maison avec un vieux boitier de CDROM désocé.

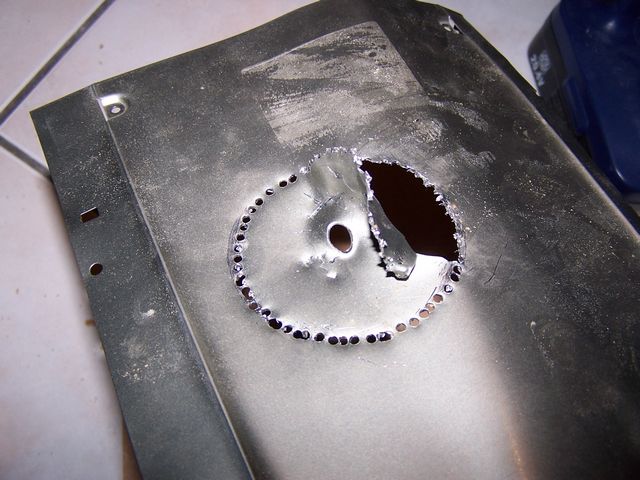

La partie la plus difficile a été de faire le trou avec un perceuse (oui... je ne suis pas très outilé...)

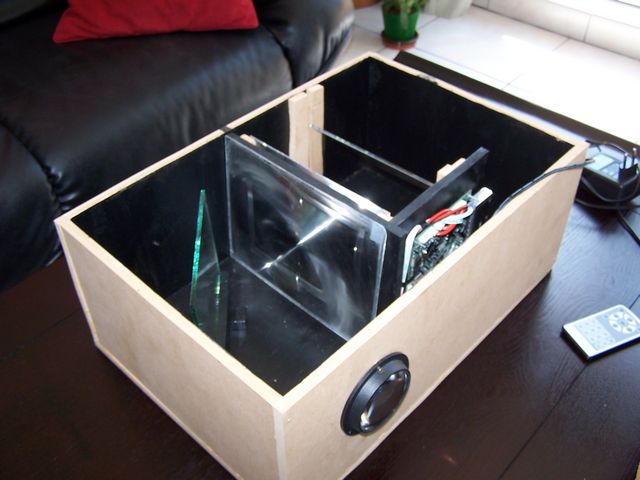

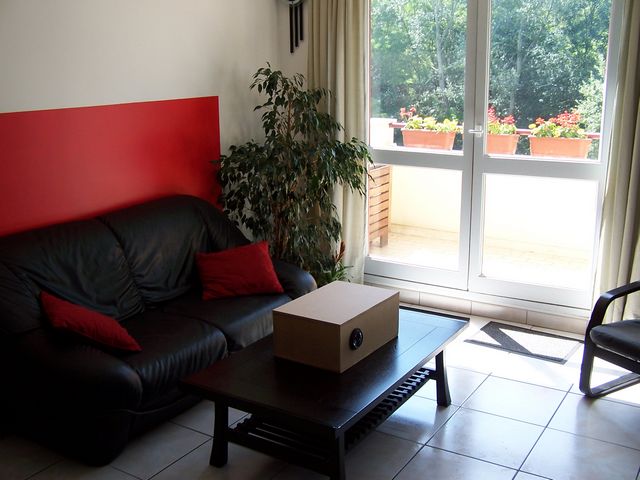

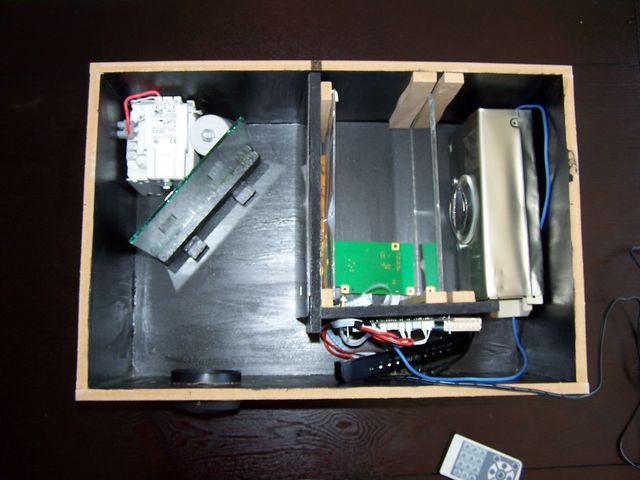

Fabrication de la boite et assemblage des éléments
Voilà, je crois que je tiens le bon bout.
Il reste toute la partie électrique la ventilation... Mais j'ai fait un test de projection avec une hallo 100W et dans le noir j'ai trouvé ca plus que correct !

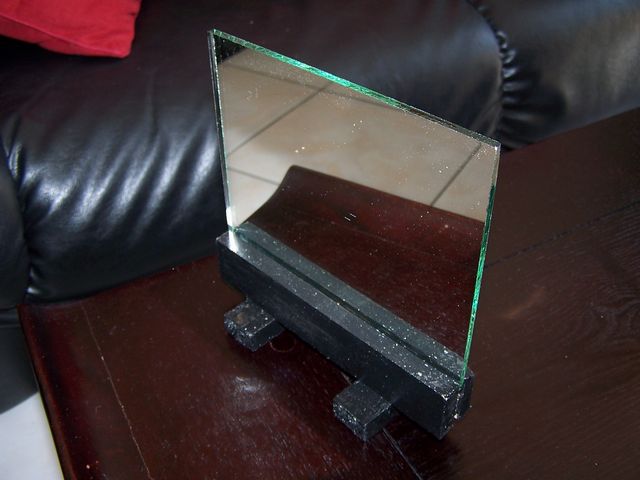

Support miroir :

Boite :

trop belle guelle ! super propre !! j'adore !!

Chapeau bas !
Ca avance vite. Sinon un petit conseil. Prolonge ta vitre avec du bois jusqu'en haut. Sinon elle sert à rien. (Mais je pense que tu allais le faire)

Et c'est bien ce que je disais mais ta boite est pas très grande (sauf en hauteur) et ça c'est bien.

Et une question: Comment prevois tu ton système pour regler ton tripplet ? Il me semble que tu l'a visé dans le bois !

avec un petit bricolage il sera facile de mettre un tube genre celui d'izzo


En fait, j'hésite à faire un système pour régler le tripplet ou un système pour régler la distance fresnel 2/objectif en déplacant la fresnel elle même... car en avancant ou reculant la fresnel F2, on obtient des mises au point interessante... un système de fresnel sur coulisse me plaierait bien... mais je vais voir avec d'autre test pour l'objectif. Pour le moment j'ai mis une vis pour le maintenair et éviter qu'il ne tombe mais je vais voir ce que peux donner une système de coullisse dans un tube

Quel tube ? tu parle du ventilateur tangentiel ?
Si tu as des idées bricolage, je suis preneur

T'es sûr de toi, là ? Je pense sincèrement que tu te trompes sur ce point.

Non... je ne suis absoluement pas sûr...  je dis juste ca par rapport a ce que j'ai vu lors de mon premier test de projection...
Mais je vais tester le coup du réglage du tripplet promis... histoire de pas mourir bête

Oui et le tube dont parle oliv49 c'est Ici.

Et on ne regle pas la netteté avec la F2 c'est je pense utopique.

ben disont qu'on aura une perte a cause de la distance TFT/F2

drapal pour le projet

ba si !!!!!!! en bougeant la f2 on regle en partie la netteté....le fait de bouger la f2 change la distance f2-objectif or c'est cette distance qu'il faut varier pour régler la netteté
J'ai dit dans un autre post que
le fait de bouger l'objectif permettait de regler la netteté
et le fait de bouger la f2 permettait de faire un zoom
en réalité c'est la distance f2-objectif qui doit etre modifiée pour la netteté et c'est la distance tft - f2 qui doit etre modifiée pour le zoom

davbarrr, pas du tout. C'est la distance LCD - objectif qui détermine le focus.
La F2 qui s'intercalle entre les deux n'a pour but que de faire rentrer le flux lumineux dans l'objectif. Si l'objectif avait un diamètre au moins aussi grand que la diagonale de la dalle, alors on pourrait se passer de F2.

je vois que c'est tres clair pour tout le monde

pourtant plus on augmente la distance tft-f2 plus le zoom est important
et la variation de la distance entre f2 et objectif permet de faire la mise au point!!!!!!!

ce n'est pas parceque faire varier TFT-F2 produit un zoom que c'est la variation de F2-OBJ qui fait la mise au point

pour un f2 fixe en fonction de la distance de projection il faut varier f2-obj pour que l'image soit nette alors eclairez moi!!!!!!
Je ne vois pas ou je me trompe lol

davbarr : si ta dalle et ta F2 sont fixes l'une par rapport à l'autre, forcément tu fais varier la distance F2 - objectif pour faire la mise au point. Mais en faisant ça, tu fais aussi varier la distance dalle - objectif.
Or c'est sur la dalle que se fait le focus. Pas sur F2.

Ce que tu soutiens permet de faire le focus sur F2 : tu projètes alors les stries de la F2 qui deviennent nettes. Mais l'image de ta dalle est floue.

autant pour moi

C'est " Au temps pour moi " ...

Pas de mal. Je crois que ces histoires de distances dalle - F2 - objectif - écran sont loin d'être claires pour tout le monde. Je crois que je vais faire un tuto sur le sujet.

Très très bonne idée PPSOFT.

Alors il est ou le tuto...?????????!!!!!!!!!!!!!!!!

Lol vas y ppsoft, quand tu explique quelque chose, tout le monde comprend mieux apres....!!!!
