Bonjour à tous

Bon voilà je compte reprendre mon ancien projet qui fonctionne pas trop mal, mais qui est en perpetuel chantier!!!
Le but sera donc de remplacer les 250W HQI par des Leds 10mm.
Je pense pas toucher au reste dans un premier temps pour pouvoir comparer les deux sources avec des réglages IDENTIQUE!!

Sinon mon ancienne configuration:
Kit HQI 250W (izzo) => Panneau Leds 413 Leds 10mm Blanche 130000 mcd
Reflecteur : Style Pimalator (maison)
Tripplet 265 (izzo)
Fresnel 160/305 splitée
Ecran Hami 8" (CG MASTA)
Ecran Tupplur Image 1,80 de base 33€ (IKEA)

Avancement du panneau de Leds:
500 Leds 10mm Blanche 130000 mcd+500 Résistance en commande sur eBay à 106€ fdpin (reception prévu au alentour du 15 juin)  recu le 07/06
Typon en conception => 100% Commande en cours 45€ sur http://www.circuit-electronique.fr/ (reception prévu au alentour du 20 juin)
Résistances CMS commander chez http://www.alscomposants.com (reception prévu au alentour du 15 juin) recu le 12/06
Récupération d'une alim 19V 4,22A 0€

A suivre.

Joli projet . Tu as déjà fais des photos avec l'ancienne config? faut un appareil photo avec un mode manuel pour figer les paramètres ..

Non je n'ai pas de photo ni même le VP ici dans mon nouvel appart
Mais dès que je peux je le récupère sinon j'ai l'appareil photo Canon IXUS 500

oui c'est important de pouvoir comparer...

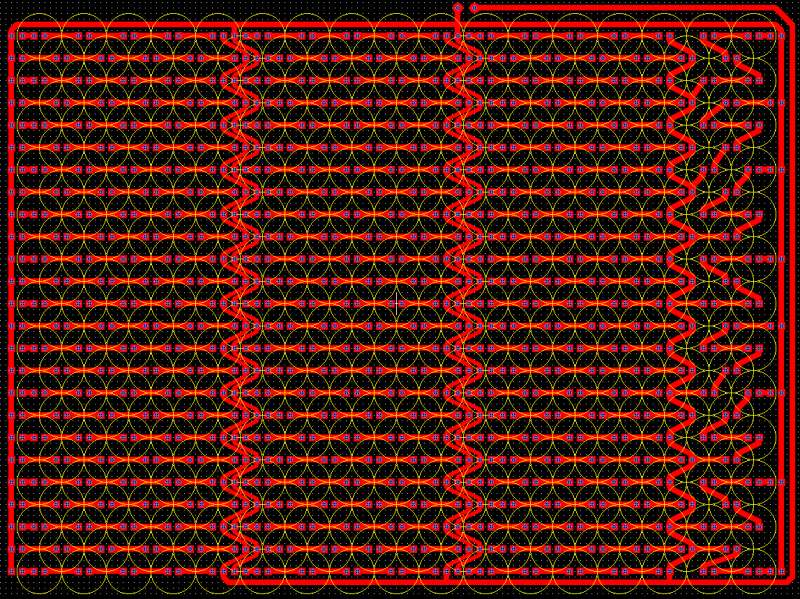

Bon j'ai mis la main sur une alim 19V 4,22A de PC portable donc j'ai avancé sur le typon que voici:



Donc j'ai mis les Led en série de 5
J'ai aussi commander les résistances en CMS sur http://www.alscomposants.com/ voilà pour les news

Bon j'ai recu les Leds de Hong Kong jeudi   envoi assez rapide
Mon vendeur Ebay JELEDHK envoie nikel:

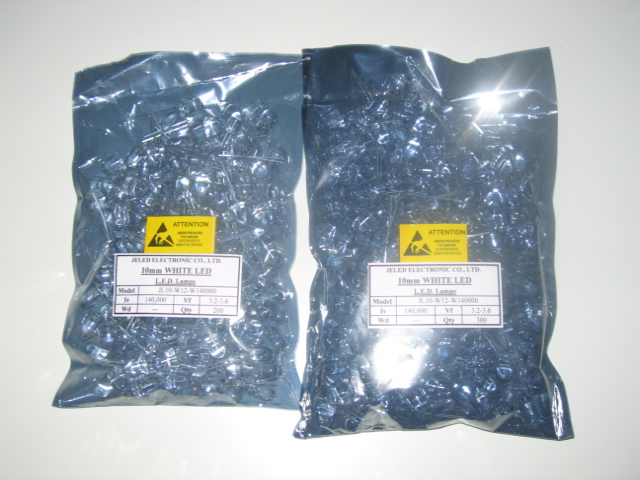

Le paquet:



Les Leds:



voilà il n'y a plus qu'a ce mettre au boulot un tri pour essayer d'avoir une luminositer a peu pres identique a l'oeil
et puis un peu de rabotage des bords    ca va etre long tout ça
Entre temps je vais essayer de faire quelque photo de mon premier projet (comme je viens de déménager le VP est au placard   )

Bon courage pour le tri et les soudures.


Merci va falloir que je retrouve le vieux fer a souder JBC de mon BTS electronique
Pour le tri c'est pas gagner

Donc je vais avoir 413 Leds le tout disposer en 83 lignes consomant chacune 20 mA sous 19V.
Ce qui nous fait un courant de 1,66A soit une puissance de 31,54W

Voilà reste à voir si les réultats de projection du match:

250W HQI         VS           31,54W 413Led 10mm

Serront en vaveur des Leds


lol bon soudage ! tiens je ne savais pas qu'on soudait en BTS électronique...

Si si on fesait ça à l'époque!!    on changeai aussi le sens des capa des collègue pendant la pause

Sinon un petit message de http://www.circuit-electronique.fr/ me signale que C.I. est sur le point de partir
Reste plus que les petites résistances CMS de chez http://www.alscomposants.com

Bon j'ai un peu avancer cette semaine (pas trop le temps entre le boulot et le sport)
Donc j'ai commancé à réduire un peu les Leds pour les serrées un peu plus    donc j'en ai fait 313/413 à raison d'environ 30 minutes pour 50 Leds
Merci à la Dremel    pour le DIY c'est génial voir indispensable

Bon sinon j'attends toujours mon C.I. ... envoi par la poste en format lettre c'est un peu long    c'est mieux le colisimo
Et pour mes résistances CMS elle sont arrivées mardi
J'espère mon panneau de Leds serra presque terminé le week-end prochain

En attendant si vous voulez voir des mires en particulier, envoyez les moi

Est-ce que tu peux faire le test suivant: tailler une LED en hexagone et voir s'il y a des pertes : comparer la tâche d'une LED normale et celle taillée en hexagone, et éventuellement comparer les lumen.


En hexagone!!! cà va pas etre facile et puis pour en sortir 400...
Non moi j'en ai fait une carré 5mm x 5mm voilà elle marche encore mais j'ai pas fais de comparaison

A suivre

oui bien sûr, pas question d'en faire 400, mais juste voir si c'est faisable sur une, et évaluer l'éventuelle perte de luiminosité: c'est en quelque sorte un sacrifice pour la communauté    et si ca marche ca peut être une piste d'amélioration... pour les   .

Bon j'ai reçu mon C.I. hier

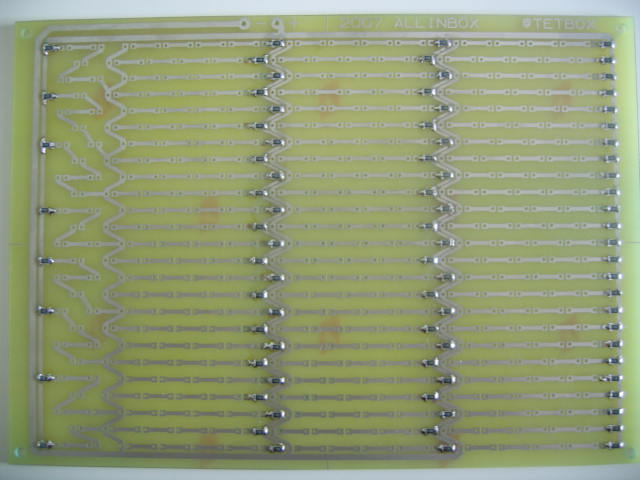

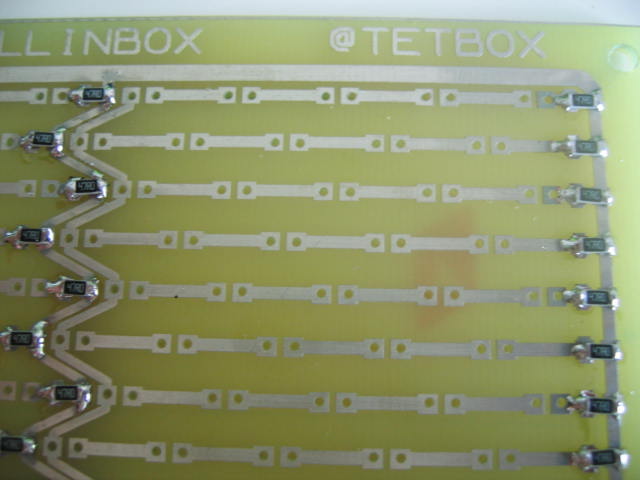

Voilà donc ce matin soudage des résistances CMS:



Et d'un peu plus pret

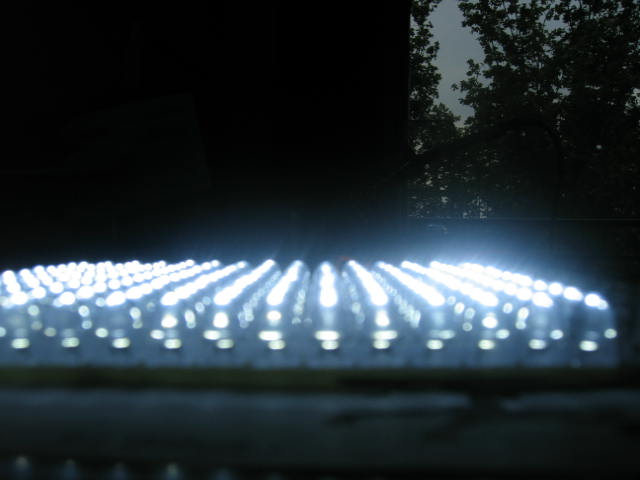

Cette aprem soudage du premier etage de led photo en fonctionnement:

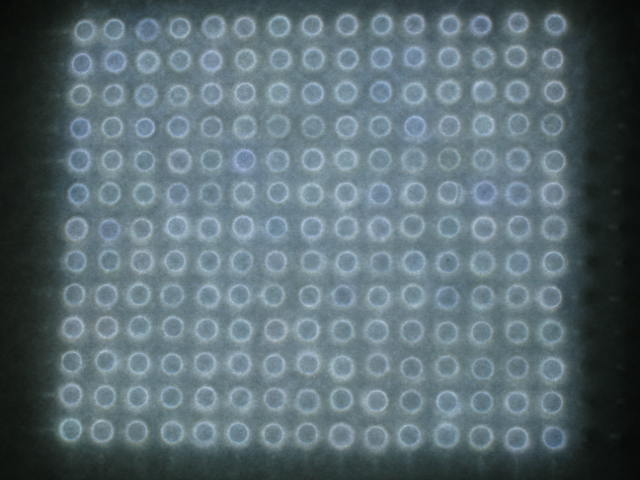

Vu de dessus avec une feuille blanche sinon l'apareil photo sature:



Voilà si j'ai le temps demain je ferai quelque essai dans le VP

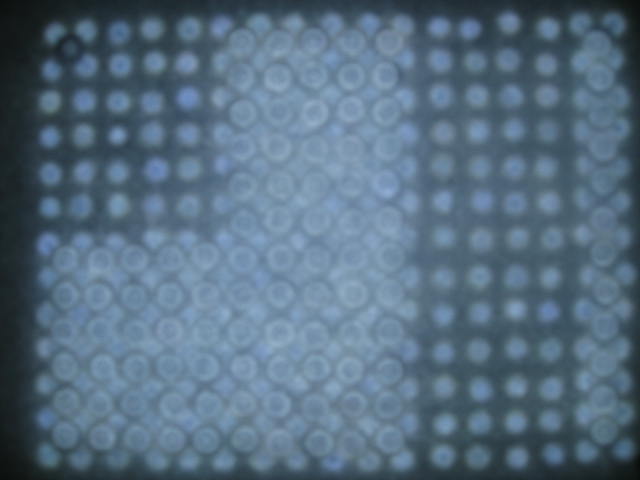

Bon j'ai avancer le deuxieme étage:



Pour les leds du deuxieme étage j'ai enlevé la couronne où est la marque du détrompage pour la polaritée
J'espère grater un peu de lumière

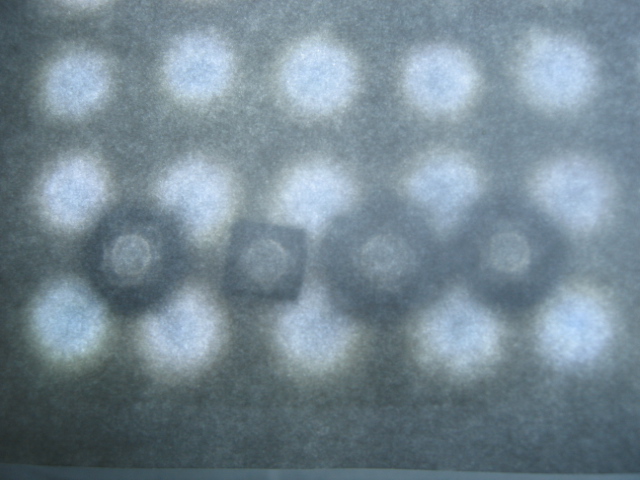

J'ai quelques tests ici 4 leds eteintes
1er led et 4e sont sans couronne, milieu droite une led ou la couronne est carré(comme 1er etage pour les serré un peu plus   )
et milieu gauche une leds que j'ai rendu carré 5mm de coté soit un peu plus de la moitier du rayon d'orrigine



Et là allumé:



   la led carré fonctionne encore   et en plus j'ai bien l'impression quelle envoi autant de peche que les autres

Je pense qu'un petit panneau de led carre dans le genre pourrai etre bien sympa, niveau effet spot vraiment mieux  et aussi plus de luminosité

Sinon est-ce qu'il y a déjà des projet led/hami qui ont donné des résultats?

C'est joli tout ca. Je pense que les LED taillées en hexagone peuvent donner de bons résultats..

Ca a l'air de marcher aussi bien les led carré mais quel travail de titan pour un panneau de 1000 leds, il faut quelle soit toute identique pour s'integrer parfaitement tout ensemble sur un panneau


Travail de titan oui c'est sûr... sinon je penser que en faisant plusieurs empreintes dans du bois dont uniquement la parti a enlever depasserai il me sufirai ensuite de mettre la dremel sur ca colonne réglé pour venir a fleur du bois
Voilà comme ca on passe de DIY a semi industriel

De toute facon pour ce projet c'est raté


nikel, ça fait une comparaison simple couche / double couche très interressante.

sinon beau projet, bonne chance !

Bonne chance pour la suite. C'est du super boulot.

je suis de l'avis de tout le monde !! jolie travail !

Merci pour vos encouragement

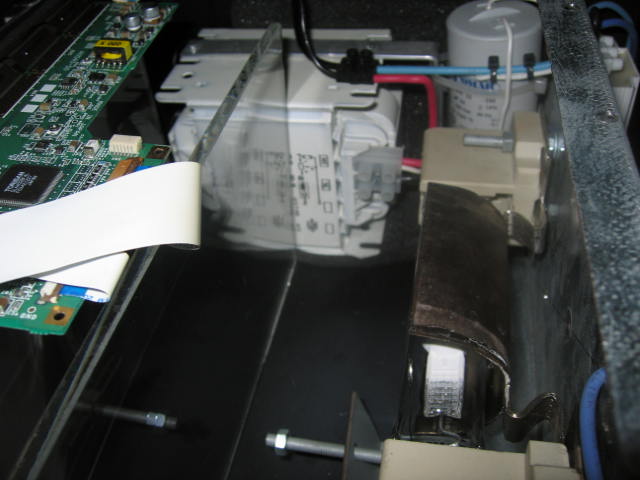

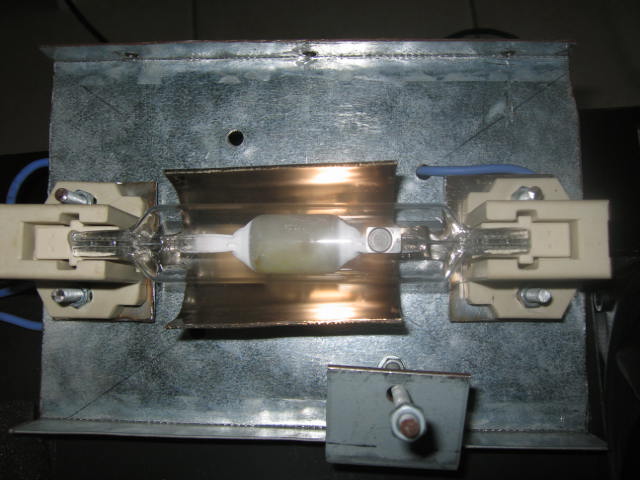

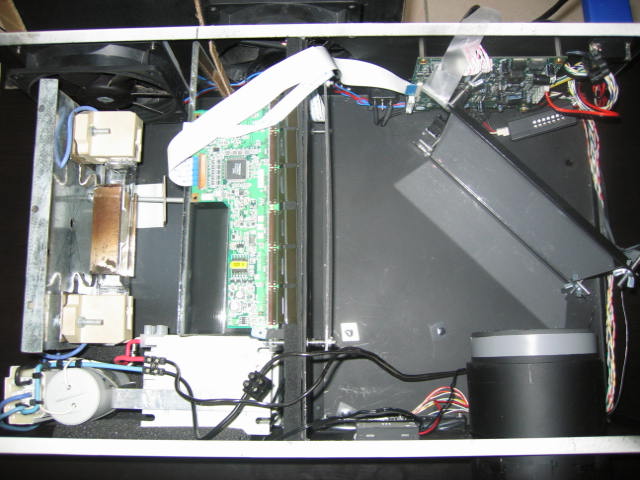

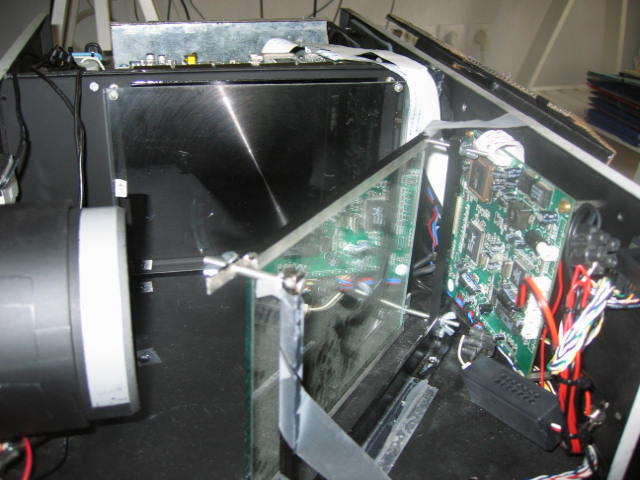

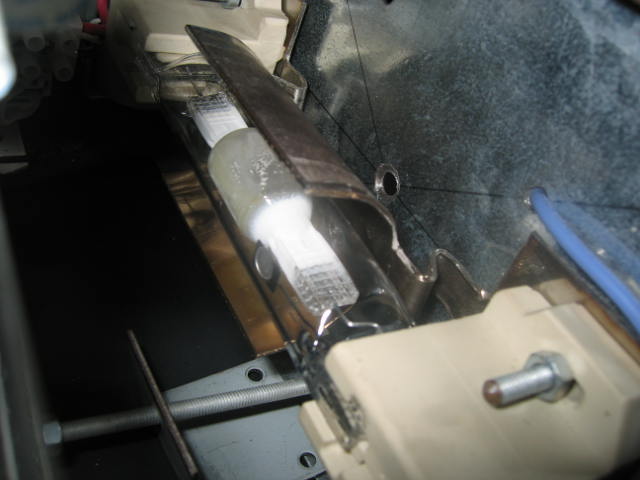

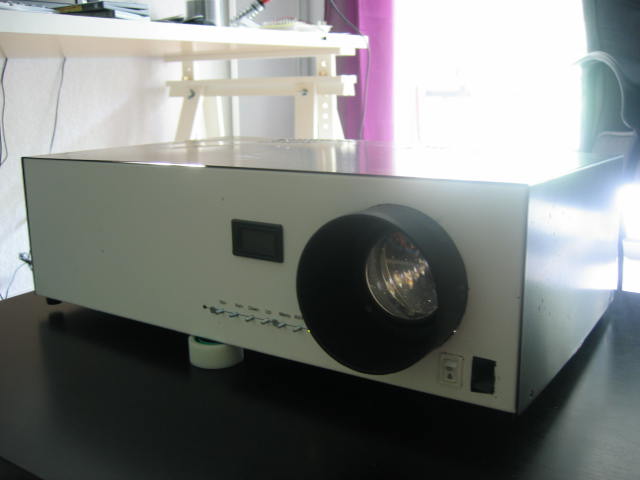

Aujourd'hui j'ai pris quelques photos de mon VP v1:













Voilà pas de photos de projection il faut que je cherche pour modifier le temps d'exposition afin que la photo colle le plus à la réalité


je doute très fortement que les DEL soient plus puissantes, et qu'en plus la colométrie sera moins bonne. tu devra à coup sur refaire tes réglages de couleur au niveau du LCD

bonne chance


Oui je craint aussi que les DELs ne soit pas de reste puissantes comparrer a nos bonne vielles HQI mais au moins je serai fixer
En plus mon Hami a encore son AG je pense qu'il ne vas pas rester longtemps et puis cee serra peu etre le moment d'investir dans une vrai toile de projection avec en plus un gain de 2

Voilà pour l'instant faut que je trouve les bons réglages sur l'apareil photos pour que ce soit le plus réaliste possible

Bon courrage pour la suite, je suis ton projet avec grand interet

L'ag sembble etre interressant sur un projet a led...
Peut-etre faudrait-il penser a le laisser...

+1 redraven

Vous semblez dire qu'il faille conserver l'ag du hami pour un projet à led.
Je croyais qu'on perdait en luminosité.
Quel intérêt de le laisser?

ca evite de spoter... en effet l'ag attenu l'effet de spot et dilue la source de lumiere si on peut dire.. dc.. sans l'ag, on risque de plus voir les spot de chaque led...

certains utilisent du papier transparent (comme pour les pochettes plastiques) pour diffuser la lumière. l'AG fait le même travail, mais il est nettement plus efficace, car fait pour ça. donc éventuellement ce que tu peut faire c'est enlevé l'AG mais l'utiliser quand même, plus près du panneau de DEL.

merci oliv pour ces complements d'info. Moi qui hesitais à enlever l'ag (luminosite suffisante avec ma HQI250W mais avec mes futures leds 10mm en double couche ca me semblait un handicap) , je pense que je vais oublier.

Bon j'ai fais quelques tests ce matin à la va vite!
C'est pas terrible   c'est vraiment pas assez lumineux a mon gout
C'est evidement moins lumineux que la HQI 250w mais je pensai pas autant
Sinon j'ai pas peu prendre de photos j'essais ce week-end promis
enfin j'aimerai bien voir en vrai les autres projet a led de mes propre yeux

aiee, j'espere que c'est un mauvais reglage mais c'est vrai que tu a presque 100leds de moins que sur le projet de davidgag .

Verifie bien l'alignement de chaque element

et faut le faire venir plus pres je crois...

Niveau alignement je doit etre bon l'image et nette, pas de point sombre, pas de deformation....
En fait j'ai des sopçons sur ma dalle je trouvais dejà que mes résultat avec la HQI sont un peu sombre a mon gout
Ce serai possible que certaine dalle soit plus sombre que d'autre?

ben essaie le reglage des parametre de luminescante sur ta dalle... deja fais p'tet?

Ben ouai je suis au také c'est pour ca je trouve bizarre!!

Bon alors voilà premierement j'ai fait le couillon
En effect j'avais calculé mais résistances par rapport au courant typique (20mA)
Mais avec une tension de 3.6V au lieu de 3.4V donc la résistance me limite trop le courant
En fait pour du 3.6V c'est plutôt 30mA (oui j'ai mesurer ça au boulot avec un multimètre étaloner
Donc voilà nouvelle résistance en commande à suivre

Sinon petite info pour ceux qui souhaite "coller" les leds à la dartg et donc rendre la base carré un petit coup de pince coupante (pince pour couper les pates de composant) c'est plutôt efficace simple et rapide sans forcer

sinon je songe beaucoup à retirer l'AG ca trotte dans ma tête


c'est pas forcément une bonne idée avec les DEL, ça peut augmenter l'effet de spot
